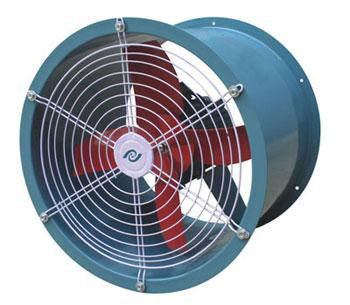

BYG型低噪軸流風機

所屬分類：
產品編號：114226-780
出品單位：周口風機廠
瀏覽次數：45
發布時間：2010/1/22 11:43:41

產品概述

BYG低噪音軸流風機用途：

BYG型軸流風機輸送無腐蝕、無明顯灰度氣體，氣體溫度不得超過60oC。葉輪部由低鎂鋁合金制成，且具有隔爆性能，配用防爆電機后，可輸送易燃性氣體。

BYG低噪音軸流風機型式：

該風機與現有普通軸流風機相比，風量提高42%，風壓提高30%，噪聲降低10-18dB，全壓效率高達82.3%。

BYG型軸流風機按照葉輪直徑不同，有12種型號規格，即3.15、4、4.5、5、5.6、6、6.3、7.1、8、9、10、11.2每臺機葉片數為8-14片，可作無級調節。

BYG低噪音軸流風機結構：

1、葉輪部，葉片為變截面空間扭曲機翼型葉片，輪殼采用無道風對夾式、結構均為鋁合金精密壓鑄成型，葉片由對夾式輪殼定位，葉片安裝角度可按照用戶需要任意調整，也可以調整到使葉片產生反向流動，實現反向通風的需要。

2、電動機，根據不同的使用要求，采用兩種不同形式的電動機配套。其一、標準型，采用低風阻，桿式支承型系列電動機，電源線由鋼管引出機外，電動機接線盒安裝于機殼外側。其二、埋墻型；采用Y系列軸流風機專用電動機線或者是普通Y系列臥式電動機，此種電動機配套，適合于風機埋入墻內，進行室內排風或室外送風使用。

3、機殼部，標準結構是水平臥式，集風器根據氣流的方向可安裝在風機的任一側，拆除支架嵌入墻內為墻式安裝，拆除集風器接入管道為管道式安裝。
BYG低噪音軸流風機參數：

機號	主軸轉數	葉片指示角度	風量m³/h	全壓Pa	電機功率	噪聲
No.	rpm	Vane	Flow	ALL	Kw	dB(A)
3.15	1452	15	972	42	0.025
		20	1340	47	0.04
		25	1709	47	0.04
		30	1877	49	0.06
		35	2087	62	0.09
		15	4256	122.2	0.37
		20	5034	144	0.55
4	1450	25	5250	156.6	0.55
		30	5840	162.8	0.55
		35	6290	168.8	0.55
		40	6650	176	0.55	≤60
		15	6363	162.8	0.75
		20	7526	191.8	1.1
4.5	1450	25	7849	208.6	1.1
		30	8731	216.9	1.1
		35	9404	224.9	1.1
		40	9942	234.5	1.1	≤64
		15	4213	155	0.55
		20	5355	167	0.55
5	1450	25	6745	175	0.55
		30	8134	183	0.75
		35	9325	202	1.1
		40	10515	221	1.1	≤67
		15	2789	68	0.37
		20	3545	73.2	0.37
	960	25	4465	76.7	0.37
		30	5385	80.2	0.37
		35	6174	88.6	0.37
		40	6962	96.9	0.37
		15	7114	201	0.75
		20	9042	217	1.1
5.6	1450	25	11389	227	1.1
		30	13735	237	1.5	≤69
		35	15618	262	2.2
		40	17500	287	2.2
		15	4710	88.1	0.37
		20	5986	95.1	0.37
5.6	960	25	7540	99.6	0.37
		30	9094	104	0.75
		35	10340	115	0.75
		40	11586	126	0.75	≤63
		15	8749	240	1.1
		20	11121	259	1.1
	1450	25	13707	271	1.5	≤73
		30	16894	283	2.2
		35	19365	313	3
6	960	40	21836	343	3
		15	5792	106	0.37
		20	7362	114	0.37
		25	9274	119	0.75
		30	11185	124	0.75
		35	12821	137	0.75
		40	14457	150	1.1	≤64.5
		15	10334	246	1.5	≤70
		20	13136	265	2.2
	1450	25	16190	278	2.2
		30	19244	290	3
		35	22059	321	3
6.3	960	40	24874	351	*
		15	6842	108	0.75	≤66
		20	8697	116	0.75
		25	10719	122	0.75
		30	12741	127	0.75
		35	14605	141	1.1
		40	16468	154	1.1
		20	15467	119.9	1.1
		25	15888	125.7	1.1
7.1	960	30	16309	131.5	1.5
		35	16729	137.2	1.5
		40	17150	143	1.5
		20	23362	273.5	4
7.1	1450	25	23998	286.8	4
		30	24633	300	4
		35	25268	313	5.5
		40	25904	326.3	5.5
		20	20311	150.2	1.5
		25	22816	205.7	2.2
	960	30	23354	220.7	3
	960	35	23891	235.7	3
8	1450	40	26830	262.4	4
		20	30678	343.3	5.5
		25	34462	469.3	7.5
		30	35274	503.5	11
		35	36085	537.7	11
		40	40524	598.6	11
		20	27294	178.5	2.2
		25	29797	209.3	3
9	960	30	32300	240	4
		35	34802	270.8	5.5
		40	37305	301.5	5.5
		20	32485	164.6	7.5
		25	36931	227.1	7.5
10	1000	30	41377	289.6	7.5
		35	45822	352.2	7.5
		40	50268	414.7	7.5
		20	41906	166.4	4
		25	47843	220	5.5
11.2	1120	30	53779	273.7	7.5
		35	59716	327.3	7.5
		40	65652	380.9	11
